  近日，由中国市政工程协会举办的第四届“市政杯”BIM应用技能大赛成果发布大会在广西南宁举办。中国市政工程西南设计研究总院申报的4个项目以优异成绩从全国1000多个项目中脱颖而出，最终斩获一类成果奖1项，二类成果奖1项，优秀成果奖2项；以未来科技城7号再生水厂为载体形成的成果“BIM技术在未来科技城7号再生水厂的深化与协同应用”荣获设计组一类成果。

 01   软件应用

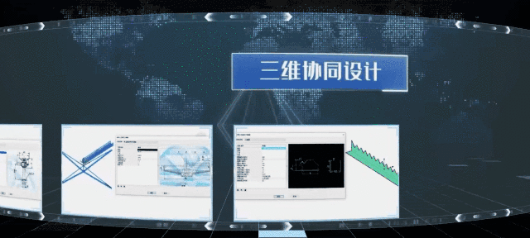

项目依托BIM协同设计系统，开展三维协同设计，以数字化、智能化为核心，为项目全面赋能。

以上华水处理设计系统为基础，制定了BIM技术实施方案，全专业设计人员进行三维协同设计，实施内部BIM会审、外部BIM审查，基于BIM模型进行设计交付，形成了数字化交付资料。

上华三维水处理设计系统，基于cad平台设计，既有二三维联动、参数化设计等BIM软件的特性，又保留了设计人员的设计习惯。通过丰富的专业图库，快速构建工艺管线流程图。

将常规池体设计成参数化构件，快速搭建水池模型，实现一模多用。将常用标准内置到软件中，通过边设计边校准的方式，减少常规错误的发生。

基于协同管理模块，实现各专业间的提资电子化，通过构件比对等功能，将提资前后构件的不同标识出来，降低沟通成本，提升设计效率。

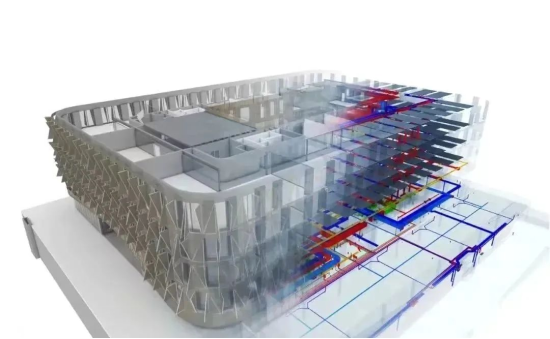

项目实现了基于模型的出图。任意选取截面，快速出图。能够快速批量标注标高等信息，显著提高了出图质量。

设计过程中通过模型导出工程量清单，减少了因设计修改造成的重复劳动问题，提高了设计效率。

设计完成后，模型可导出到Revit或Bentley平台上，构件信息也完整导出，满足业主的多样性需求。

 02   获奖单位及项目简介

中国市政工程西南设计研究总院有限公司成立于1956年，是原国家住房和城乡建设部直属的市政、建筑、风景园林、公路与城市防洪甲级勘察科研设计咨询单位，现为中中国交通建设集团有限公司和中国城乡控股集团有限公司旗下骨干企业，致力建设成为国内领军的城乡建设发展集成服务商。

随着大数据的快速发展，数字化管理对企业经营的重要性日渐凸显，西南市政总院紧跟时代发展步伐，布局智能数字化建设，希望借助数字化打造全新的数智市政院，在未来3年数字化应用达到行业领先水平，实现高效协同管理；同时将新扩展的总包业务迅速进入正轨，通过数字化手段实现标准化，为工程总承包业务的管理和高质量发展保驾护航。

2022年，西南市政总院获批中交集团市政工程BIM分中心，参与或承接集团数字化专项课题研究，深入开展BIM品牌价值提升行动，积极开展智慧产业技术研究，加大智慧城市、智慧水务、智慧交通等设计关键技术研究与应用。

项目位于成都市东部新区国际科教城片区，采用地埋式污水厂的建设形式，地面为景观公园、配套用房及办公用房，总处理规模达到3万吨/天。

项目团队成员打破专业壁垒，共同协作，利用BIM正向设计技术搭建了智慧建造体系，通过规范标准、参数化设计、绿色分析、定制开发、VR漫游、正向出图等一系列手段实现了项目模型构建与深化设计、项目目标与动态管理等，有效解决了多专业、多平台之间协同设计与管理问题，最大限度节约项目成本、提高了设计效率、提升了设计质量。

作者：上华软件
