长沙梅溪湖国际文化艺术中心，

位于国家级长沙湘江新区，

总投资28亿元，总建筑面积12万平方米，



包括大剧院和艺术馆两大主体功能，

可能承接世界一流的大型歌剧、舞剧、交响乐等高雅艺术表演，



是湖南省规模最大、功能最全、全国领先、国际一流的国际文化艺术中心。



长沙梅溪湖由已故的英国建筑大师扎哈·哈迪德担纲设计，



整个建筑以流线型线条为主，

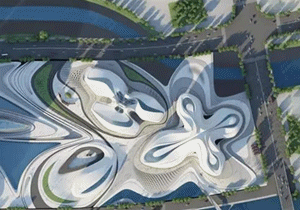

从高空中俯瞰宛若3朵芙蓉花盛开在梅溪湖畔，



与素有“芙蓉国”之称的湖南相得益彰。



设计用银蛇一般弯曲的曲线勾勒出的建筑形体，



3个独立的结构中放射出的极度弯曲的曲线，



与景观相连，

提供了“强烈的城市体验”。





流动的花瓣围绕着一座中庭

其花瓣造型决定了工程建设难度，

无论施工难度，还是安装精度都堪比鸟巢。





施工重难点



本工程规模大、造型复杂、工期紧、任务重，科技含量及质量要求高，具体难点如下：



①土建结构高大空间多、圆弧曲线多、低矮夹层多、台口大梁多，模板配置、凌空结构施工是工程难点；



②外围钢结构造型奇特，内部异形空间多，构件截面厚、体量大，弯扭构件的精确加工及准确焊接安装控制难度大；



③外幕墙曲线线条灵动、构造层次复杂，双曲GRC板精准加工及装配式准确定位、安装，国内无成功案例可参考；



④机电系统繁多，管线错综复杂，由于结构降板错落，机电管线高低起伏，系统间有效协调至关重要；



⑤室内为营造“渐变、环绕、递升”的艺术效果，精装修区域墙顶不分，面层为弧形曲线，由双曲GRC板组成，安装精度高，传统施工工艺无法实现



（上下滚动查看更多）



1

全专业BIM技术应用



为保障设计理念落地，

项目部以BIM技术、云计算和物联网等为载体，

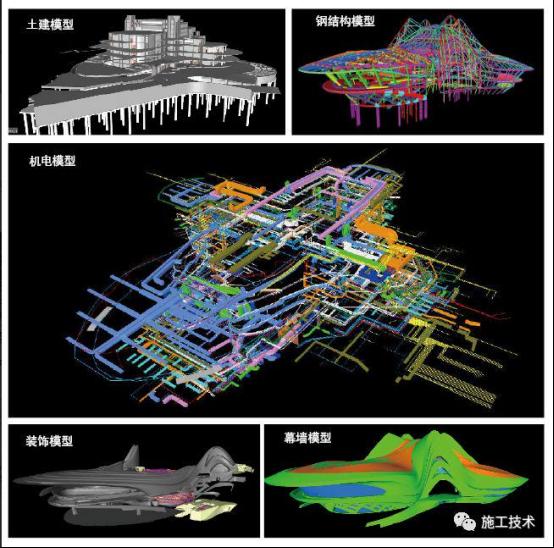

全专业BIM建模，其中幕墙建模精度达0.0001mm。



运用BIM模型进行碰撞检测，机电管线综合排布，



深化设计，通过Trello云平台协同办公。





通过碰撞检查功能，找出设计与施工流程中的空间碰撞，



对碰撞点进行分析，针对碰撞点进行修改调整，



优化了管线布置，形成碰撞检测报告。





2

双曲面GCR幕墙施工

幕墙工程由GRC、铝板及玻璃幕墙组成，

GRC面积约7万平方米，

1万多块不规则双曲面板无一相同，

设计方要求GRC幕墙为可拆卸，

且只提供幕墙表皮模型，不能提供图纸，

致使幕墙安装复杂、技术难度大、科技含量高。

GRC幕墙模具组拼

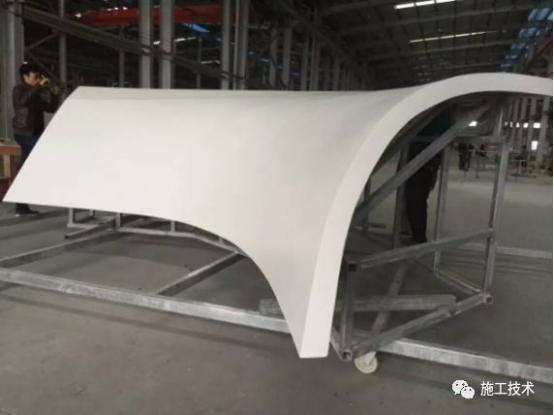

GRC幕墙加工成品

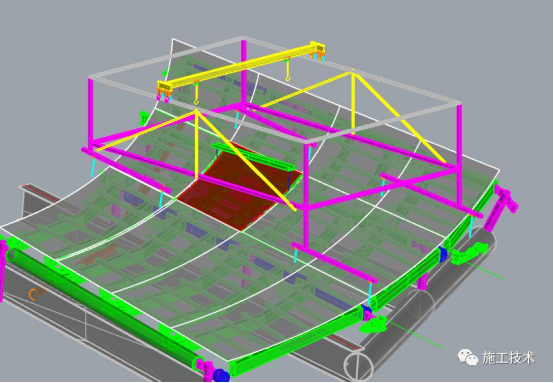

GRC幕墙拆卸方案模拟



3

钢结构安装

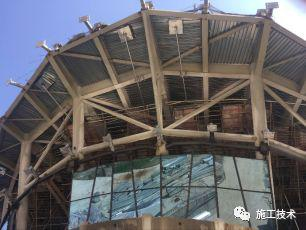

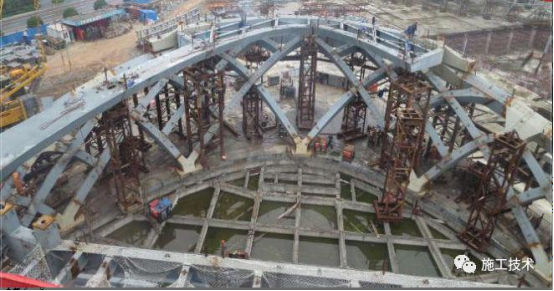

大剧场前厅倾斜式承重蜂窝状单层网壳南北长93m，东西长43m，



最大倾斜角度40°，施工难度极大。

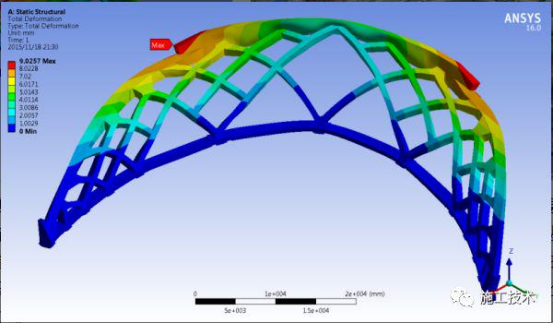

通过对BIM模型进行数值模拟分析，

两边构件采取上下叠加的方式安装，

中间构件采用“自身结构体系支撑+设置临时支撑”的倾斜结构安装方法。





4

异形空间点云技术

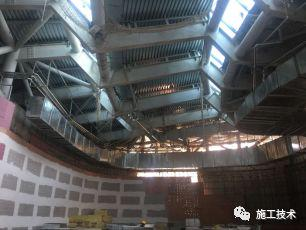

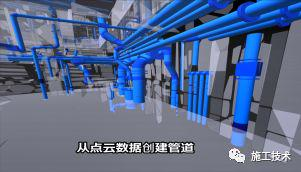

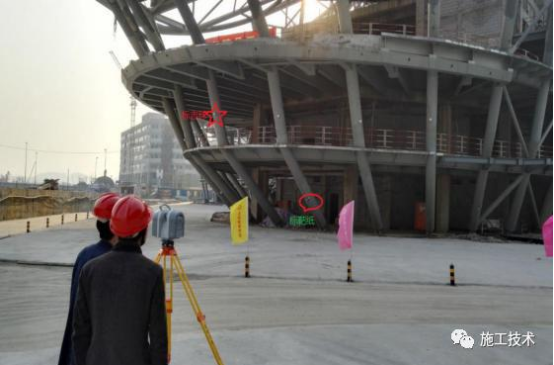

利用三维激光扫描仪对现场土建结构和钢结构进行三维扫描，



生成点云并逆向建模，与设计模型对比后，

对GRC板块、檩托、二次钢结构模型进行调整深化，消除初始误差。



5

多维曲面虹吸技术



针对屋面排水特点，

采用多维曲面虹吸技术：

计使用寿命为100年。

最终完成了屋面密集排布管线长度超过30000m，



实现了屋面雨水的有效排放。

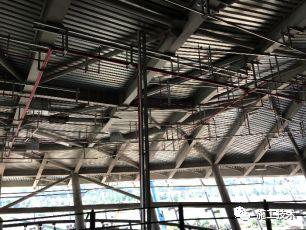

顶棚内雨水斗布置

外檐雨水斗布置

管路汇集



2017年7月7日英国王室安妮公主抵达长沙梅溪湖，



为梅溪湖国际文化艺术中心揭幕。

历时6年，扎哈在中国最后的作品，

终于落地并完美的呈现在世人面前。





遗憾的是，

世界著名女建筑师达姆·扎哈·哈迪德，

已于2016年3月31日去世，享年65岁。



这座留存在长沙梅溪湖畔的大师遗作

也会成为国人瞻仰建筑艺术的一个目的地。
