从“建模”到“用模”，这款软件解决多个项目问题01

引言

中核中原是一家非常重视BIM技术的企业，在推广过程中注重应用的落地，强调BIM技术要扎根于项目，与业务融合，而并不在于展示与宣传。

本期内容主要介绍企业在“章丘明水古城配套设施项目”上，探索国产BIM软件施工深化应用的实践。项目采用BIMMAKE软件，主要应用内容有：

1）模型创建：通过GTJ商务模型导入，获取BIM深化模型，为场布模型创建、模板砌体深化奠定模型基础，无需重复建模，大幅提升建模效率。

2）场地策划与应用：利用BIM技术进行场布策划，统计临建工程量，进行过程管控。

3）模板、砌体的精细化管控：利用BIMMAKE一键排布与出图出量的功能，指导现场下料施工，提升精细化管控水平。其中配模效率提升60%，砌体工程节约材料5%左右。

在一款软件中，实现了从模型创建到模型应用，下面我们详细了解一下他们的应用情况。

02

项目概况

“章丘明水古城配套设施项目”位于济南市章丘区明水街道，项目占地27.4万平方米，总建面43.1万平方米，为多类型古建筑群体工程的EPC项目。

项目定位高，从前期方案设计到施工图优化、再到现场施工以及项目管理，都需要BIM技术的应用来辅助项目推进。

其中前期施工场地部署以及现场二次结构、模板施工深化的BIM应用，项目部选择BIMMAKE进行BIM施工深化，做好成本管控，为项目降本增效。

项目效果图

1）项目重难点：

• 项目涵盖大量超限坡屋面，造成大量高支模，模架搭设难度大。

• C区1000吨大跨度钢结构屋架，跨度与重量为济南市第二大，构件预制加工、拼装、顶升难度大，对现场场地规划要求高。

• 地下包含大量溶洞与泉眼，提升了现场施工部署与降水的工程难度。

• 由于建筑专业众多、装修风格多样、结构复杂，各专业深化方案与图纸繁多，各专业队伍协同、施工预算与成本等控制十分复杂与困难。



  2）BIM应用方案：

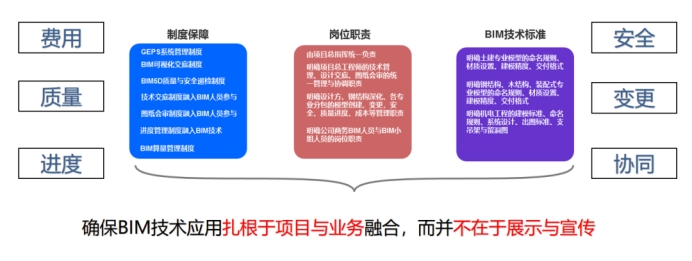

  制度与标准保障：为保证项目BIM应用的顺利推进，项目在前期即明确了人员分工、制度、建模标准，确保各方在统一的制度下进行协同与管理，保证模型建立的准确性与可用性。





  制度与标准保障



  组织架构搭建：项目成立BIM领导小组，由项目经理作为组长，对项目BIM实施工作负责，协调项目各参与方与资源配置。

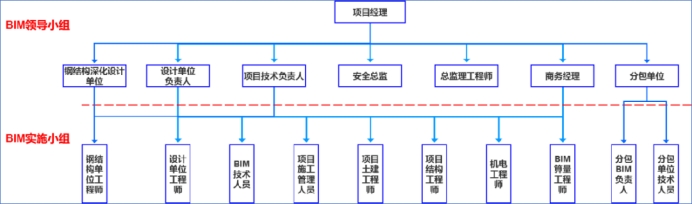

  项目BIM组织架构



  BIM技术应用框架：明水古城项目BIM技术应用，充分发挥项目EPC优势，贯穿设计与施工环节，依托公司GEPS系统、安监平台、BIM5D平台、智慧工地BI平台，实现全员、全过程、全生产要素、全管理环节的应用。

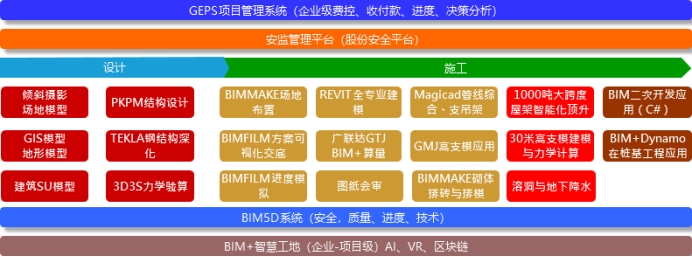

  BIM技术应用框架



  其中BIMMAKE主要是施工阶段的应用，包括：施工场地布置、砌体排砖与拼模。下面，我们来了解一下具体的应用情况。



  03

  项目BIM应用

  01

  模型创建



  模型是BIM深化应用的基础，对于排砖、配模深化应用，需要在BIMMAKE中建立深化应用模型。



  在该项目中工程技术人员根据不同专业与业务需求，分别建立算量模型、土建模型、机电模型、钢结构深化模型、施工深化模型。

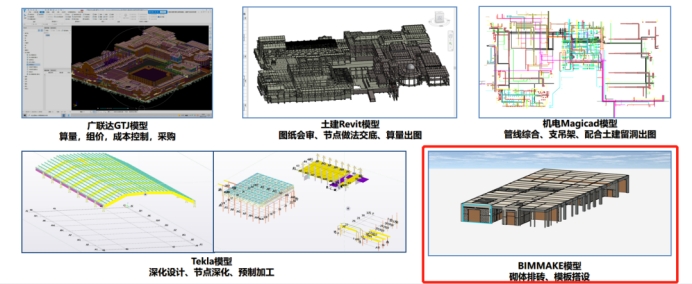

  全专业BIM模型



  其中排砖、配模使用的BIMMAKE深化模型，直接通过GTJ商务模型导入的方式获取，然后利用BIMMAKE中的一键处理与细化编辑功能，对模型进行深化，为排砖、配模的应用奠定基础。



  这种方式无需再次建模，大大提高模型获取效率。

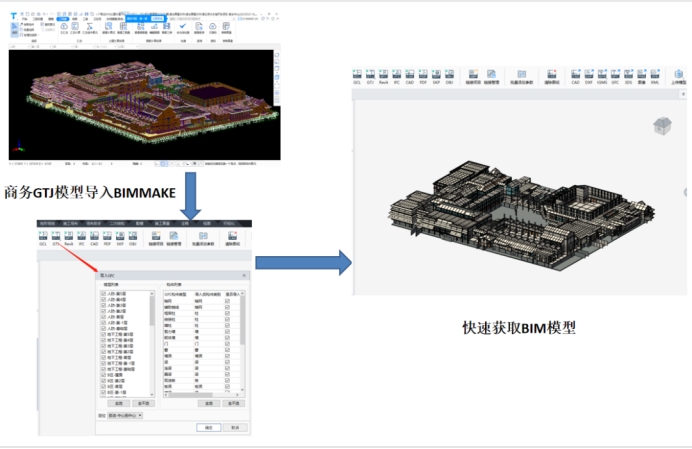

  BIMMAKE深化模型获取



  02

  BIM场地策划与应用



  本项目占地27.4万平方米，项目开发周期短，利用传统测量方法无法快速且精确地获取项目场地信息，在项目初期，公司组织项目成员利用倾斜摄影技术进行项目场地测量，提升了工程测量的精度，提高了工作人员的工作效率。



  1）基于BIM的场地布置



  依据倾斜摄影模型，利用BIMMAKE进行三维场布建模，同时将项目BIM模型（由GTJ商务模型导入获取）链接在场布模型内，充分考虑施工的作业面与工序，合理规划现场施工运输道路，精准布置塔吊、临建、木工、钢筋车间以及水泵房等设施的位置。

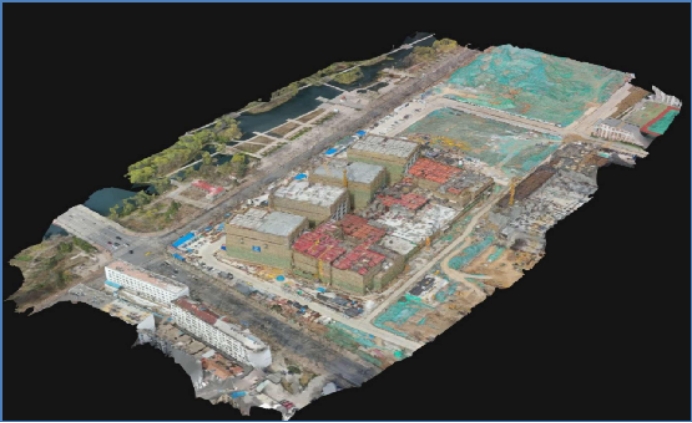

  倾斜摄影模型

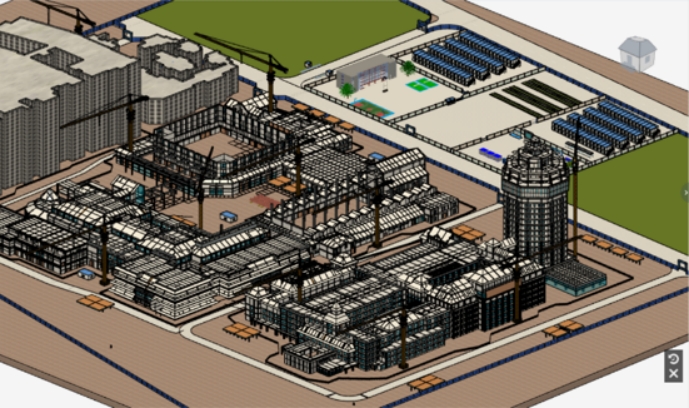

  BIM场地模型



  2）生成CAD平面图与过程管控



  依据三维场布模型，生成CAD平面布置图，指导现场施工与布置。

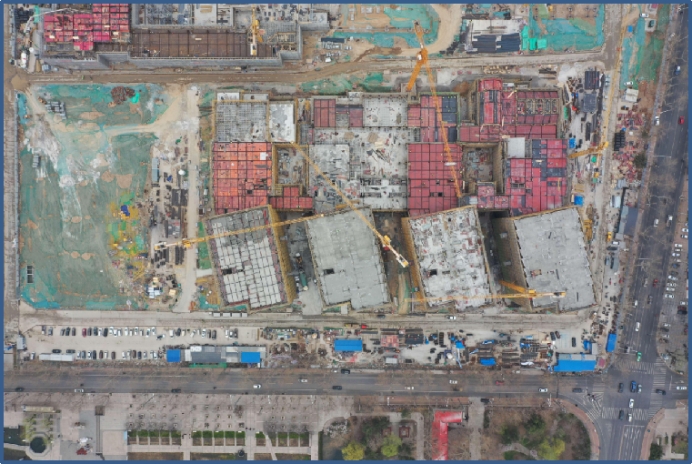

  过程中通过无人机航拍与倾斜摄影三角测距，把控形象进度与塔吊、临建、道路布置的位置准确度，真正做到利用BIM技术指导现场施工。

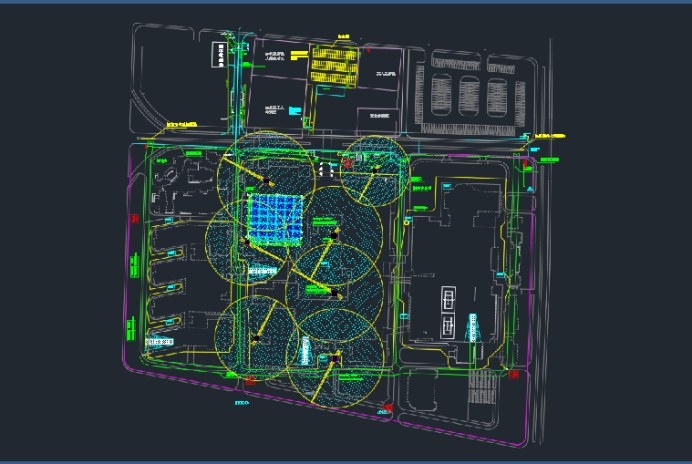

  CAD平面布置图



  施工现场



  3）临建工程量统计

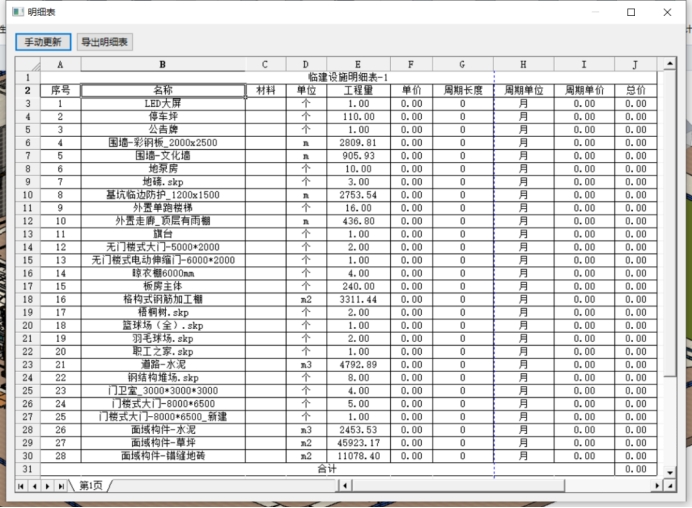

  软件提供了临建工程量统计的功能，可以一键输出场地临建设施明细表，提高项目成本核算的效率。





  临建工程量统计



  另外，本项目作为地标性项目，经常会有各界领导与同仁进行参观，通过BIMMAKE自带的动画制作与渲染功能，输出现场漫游视频，可以更加直观地进行项目宣传。



  视频渲染动画



  03

  模板、砌体的精细化管控



  项目结构造型复杂，且模板、二次结构施工量大，现场由多个班组进行施工，传统的管理模式没有统一的标准，很难确保现场施工质量。



  项目充分利用BIMMAKE软件中的排砖、配模功能，提前对结构进行二次深化设计：



  在主体结构工程中，利用配模的功能，形成配模图，指导模板下料与施工。



  在砌体结构工程中，利用砌体排布的功能对砌体墙进行精细化排布，生成排布图以及材料明细表，用以指导现场施工。



  应用流程如下：

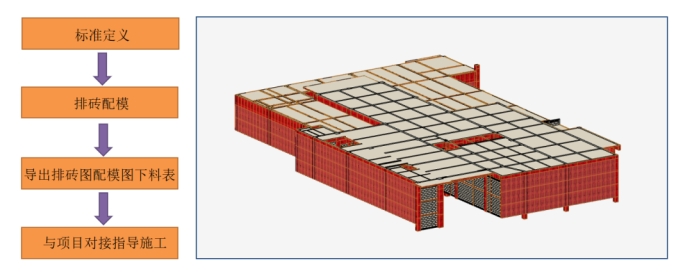

  砌体排砖与配模应用流程



  1）BIM配模指导现场施工

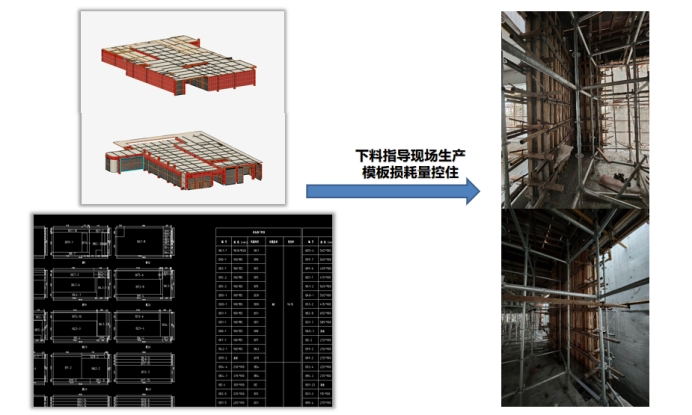

  首先，依据设计说明与施工方案要求，在软件中设置相应的参数与标准，然后一键生成配模模型、并生成配模图。



  基于BIM配模模型与导出的配模图、模板材料表，指导下料与现场生产。实现现场模板用量控制，降低损耗量，提高项目材料精细化管控水平。







  BIMMAKE配模应用流程



  2）BIM排砖指导现场施工

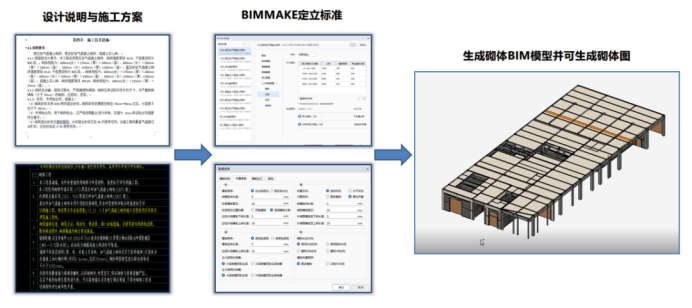

  与模板应用类似，先依据设计说明与施工方案中的具体要求，在软件中设置相应的参数定立排布标准，然后快速排布砌体BIM模型，并生成排砖图，提高出图效率。

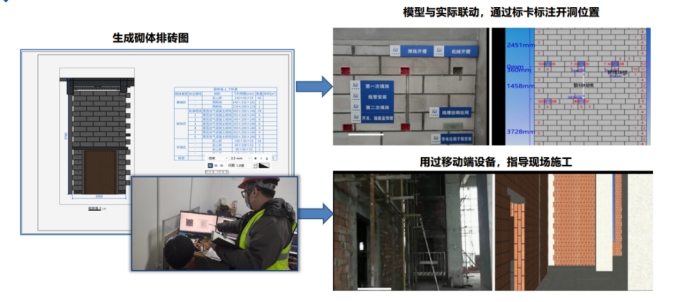

  在现场施工过程中，模型与实际联动，通过标卡标注开洞位置，结合移动端设备，指导现场施工。







  BIMMAKE排砖应用流程



  通过排砖图纸与材料明细图，指导现场砌体施工，根据明水古城项目统计，节约材料约5%左右。



  04

  项目应用总结



  在“章丘明水古城配套设施项目”上，从模型的创建，到场布策划、配模排砖深化应用，在一款软件中实现了建模与用模，解决了应用问题，主要结论如下：



  1）效率提升

• 学习应用：项目BIM技术人员能很快地学会软件，降低了学习成本，提高了工作效率。

• 模型获取：一模多用，实现了数据互通，深化应用无需重复建模，大大提高模型获取效率。

• 场布建模：场布模块操作简单，参数化族库直接引用，快速创建场布模型，指导现场施工。

• 木模板配模设计：较常规建模，极大地提高了建模效率。根据模板配置参数，自动识别需要配模的部位，一键生成，配模时间1天，效率较以往提高60%。

• 二次结构深化：可以根据内置的规则，快速布置腰梁、过梁等二次结构，快速准确输出砌体组砌排布图，指导现场施工。



  2）成本管控提升

  利用BIMMAKE场布、排砖、配模的功能，输出临建工程量统计、模板用量统计、二次结构用量统计，辅助现场材料管控，合理组织材料进场，提升了材料进出场精度，缩短制作工期，减少了部分资金的周转占用时间。其中砌体部分节约材料5%左右。



  3）现场管理交底更方便

  利用BIM模型进行三维可视化交底，尤其是在配模和二次结构的交底中，极大提升了与劳务工人沟通的效率，解决复杂节点交底困难的问题。
