科技创新 丨BIM技术助力公司再添一项“鲁班奖”



三年磨一剑  功到自然成

由中建七局建装公司承担幕墙施工的

宝鸡文化艺术中心工程

于近日斩获鲁班奖



在工程建设中，BIM团队

是如何深化BIM 技术应用

推动项目建设创新创效的

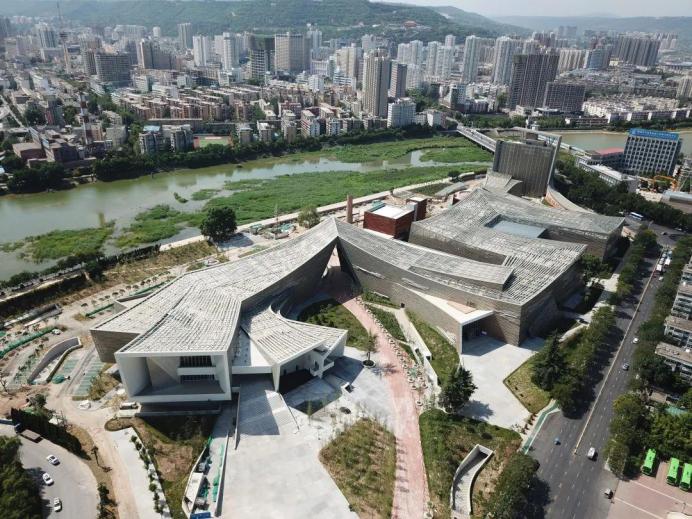

宝鸡文化艺术中心是在宝鸡卷烟厂旧址上兴建的"五馆合一"项目，外幕墙面积多达87500平方米，建筑整体采用往返曲折的布局，材料种类繁多，造型多为异型，尺寸不一，安装难度较大，传统幕墙下料和安装方式难以精确详实地表达复杂的建筑幕墙造型。



施工中，BIM团队对项目幕墙建造进行建模放线，施工模拟、参数化编程优化等，助力项目提质增效按时交付。



逆向建模  解决放线难题

项目整体造型为“一条飞舞的巨龙”，为了体现出巨龙飞舞的效果，在整个建筑立面和顶面格栅幕墙施工时，必须做到安装角度多变。

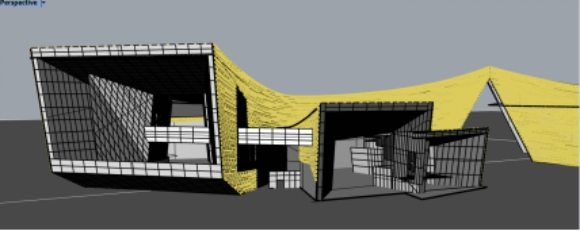

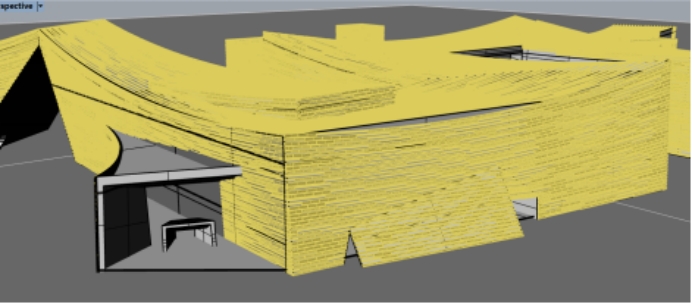

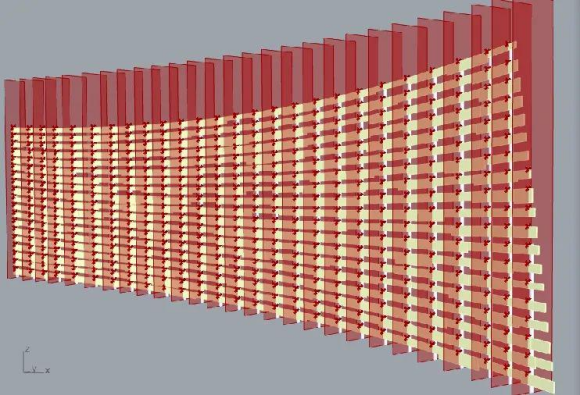

于是，项目创建BIM模型，采用BIM技术把所有的双曲面优化为易于生产加工的单曲面，并对格栅的规格、旋转角度及尺寸进行优化。幕墙施工时，采用全站仪按照BIM模型提供的参数对不同角度格栅安装基座进行定位，现场统一进行放线，工人在每一根格栅骨架上找到基座位置，打点安装，精确无误。





最终，通过BIM技术的辅助施工，不仅降低了施工难度及材料管控难度，而且做到了800多吨的格栅安装质量控制零失误。

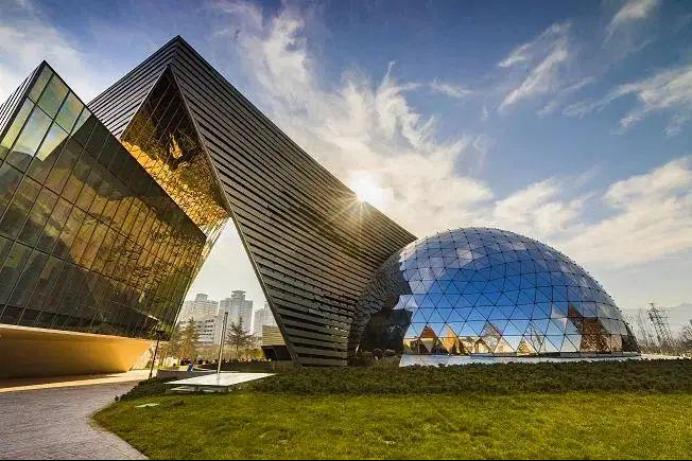

参数优化  助力精准安装在音乐厅、科技馆和群艺馆的交接处，需要安装500块高36米、面积达1200平方米的大斜面的镜面不锈钢；同时，科技馆的中间有一个直径为22米的正球体4Ｄ影院，表面全部为密拼安装的镜面不锈钢，完成后整体为一面大镜，不能有丝毫破损，工艺质量要求极高。

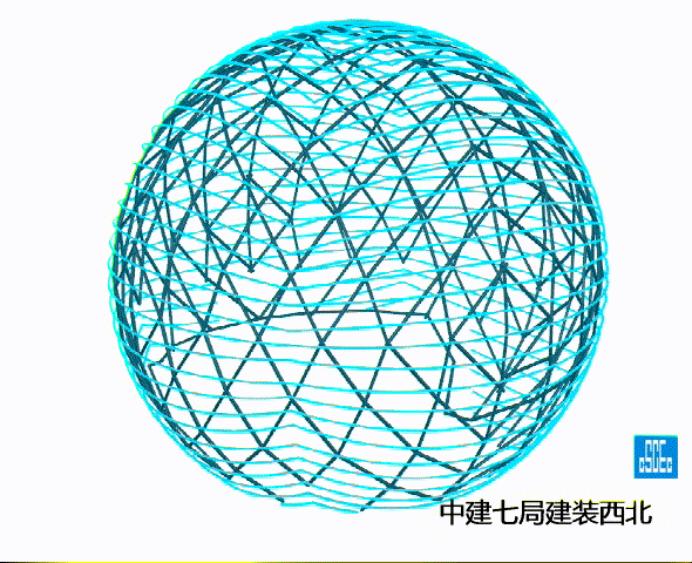

项目部通过BIM技术解决多功能放映厅球形铝板幕墙的测量放线、分格优化、排版编号、材料下单等技术难题。





项目在施工中严把质量关，通过BIM放线机器人对内外五层龙骨不断矫正，反复测量，确保安装点位的精准性，面板间隙的合理性。



仿真模拟  实现创益创效

在图书馆东立面的建设中，项目遇到了渐变式三角形钢桁架安装难题，普通的吊篮跟脚手架根本满足不了现场的施工要求。

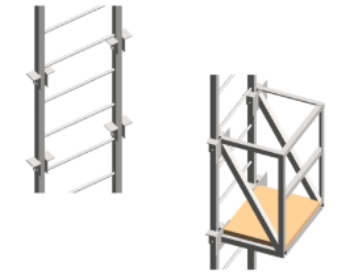

为了解决这一难题，BIM技术团队应用仿真模拟技术手段，通过设计、类比、验证多种施工平台的可操控性及经济性，最终与项目研发出可移动施工平台，解决了这一施工难题。



以上除外，BIM技术团队以科技创新为抓手，不断创优创效，获得很多BIM技术应用成果，其中，《BIM技术在宝鸡文化艺术中心幕墙工程中的应用》荣获首届中国建筑装饰BIM大赛一等奖。





公司将持续聚焦

行业领先技术

致力BIM技术的应用与提升

以科技创效

助力企业高质量发展

作者：中建七局建筑装饰工程有限公司
